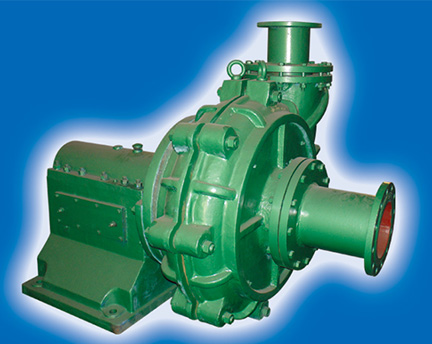

ZM型渣漿泵

ZM型渣漿泵

一、概述

　　 ZM型渣漿泵是一種單級單吸懸臂式離心泵，在結構上吸收了國內外同類產品的優點而設計的，該泵便于安裝、拆卸檢修方便。ZML型立式渣漿泵在結構上吸收了國內外同類產品的優點而設計的，該泵便于安裝、拆卸檢修方便。

二：特點

　　 ★泵頭部分：ZM渣漿泵為雙殼結構，即前、后泵殼、前護板、護套、軸套組成。過流部分采用JM3制造，前、后泵殼由灰鑄鐵或球墨鑄鐵制造。泵的吐出口位置可根據需要，按45℃間隔，旋轉八個不同的角度安裝使用，并可根據用戶要求的角度安裝，葉輪前后蓋板有背葉片以減少泄露，提高泵的壽命及效率。

　　 ★軸封部分：軸封有兩中形式，副葉輪軸封及填料軸封。副葉輪軸封具有不稀釋礦漿、密封使用壽命長、密封效果好等優點。填料密封結構簡單，維修方便。

　　 ★傳動部分：ZM型渣漿泵可采用直接驅動，軸承座合軸承體組件結構強度高，泵軸直徑大，鋼性好，懸臂短，在惡劣的工礦下不會彎曲和振動。軸承選用重型單列圓錐滾子軸承，能夠承受泵的軸向和徑向載荷。軸承采用油脂潤滑。軸承體兩端有軸承壓蓋，內有密封圈，能有效防止礦漿進入和潤滑脂的外瀉，保證軸承安全運行?？筛鶕?jù)用戶要求，軸承傳動部位采用對開式，用稀油潤滑，降低軸溫。
